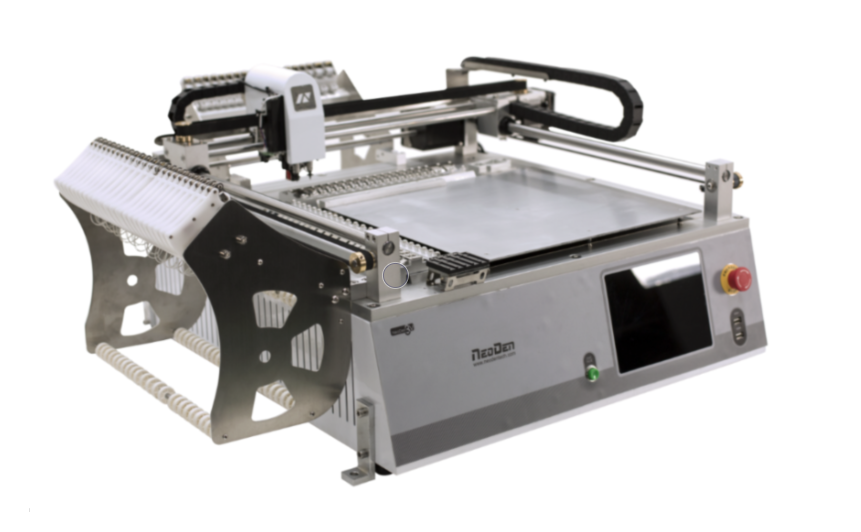

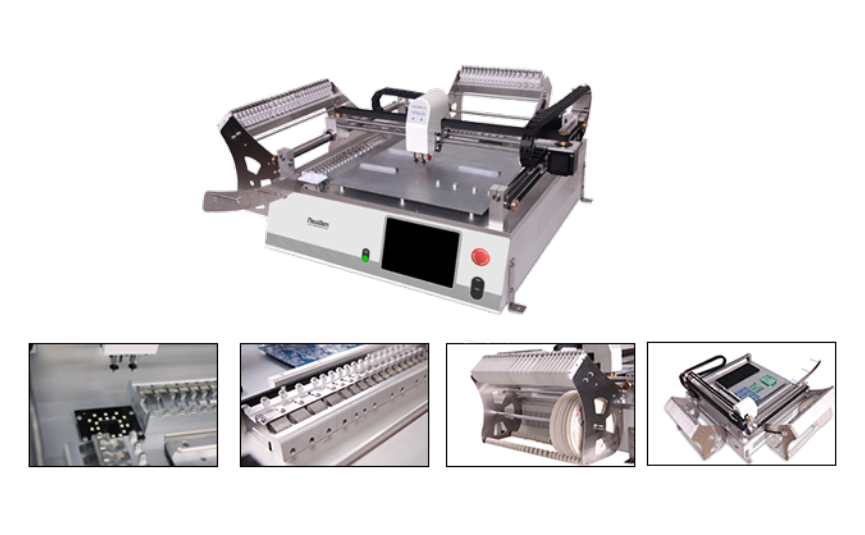

Neoden 3V OTOMATİK SMD DİZGİ MAKİNESİ

NeoDen 3V otomatik SMD dizgi makinesi TM245P serisinin geliştirilmiş modelidir.
2 dizgi kafası, 46 feedere ulaşan kapasite, kamera ile hizalama ve esnek pcb yerleştirme sistemi ile prototip üretimler, küçük ve orta ölçekli üretimler için iyi bir fiyat/performans sunan otomatik SMD dizgi makinesidir.

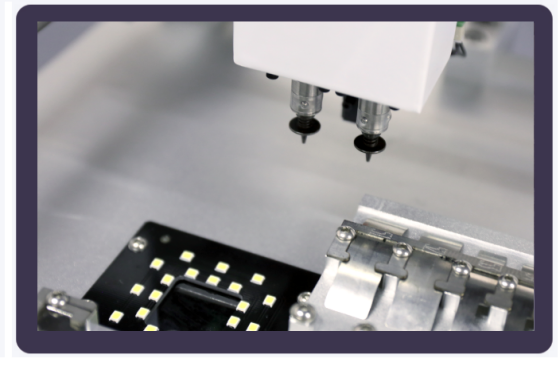

2 kafalı kamera sistemi:
2 adet yüksek hassasiyetli ve ±180° dönebilen dizgi kafası ile geniş bir komponent aralığını rahatlıkla dizebilir.
Patentli otomatik folyo sistemi (Peel-Box):
Patentli elektromanyetik aktüatörler sayesinde naylon folyoyu şerit komponentten elle soymanıza gerek yok. Bu, otomatik olarak yapılır ve zamandan tasarruf yapmanızı sağlar.

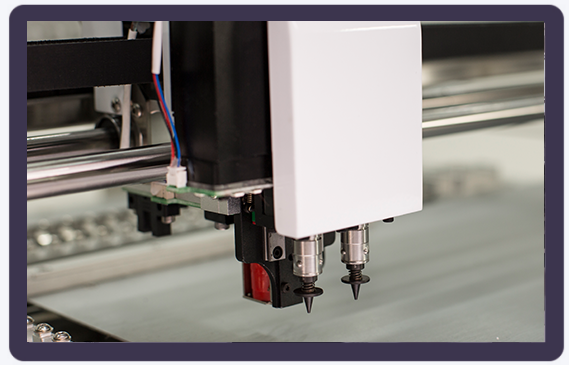

Esnek PCB sabitleme:
PCB destek çubuğu ve pinlerini kullanarak, hangi şekilde olursa olsun PCB’ yi istediğiniz yere sabitleyip yerleştirebilirsiniz.

Entegre kontrol ünitesi:
Dengeli bir performans ve kolay bakım/müdahele sağlar.

Model	NeoDen3V (Standard)	NeoDen3V (Advanced)
Kafa Sayısı	2	2
Hizalama	Vision Kamera	Vision Kamera
Dönüş Açısı	±180°	±180°
Dizgi Hızı	5000CPH(kamera kapalı)； 3500CPH(kamera açık)	5000CPH(kamera kapalı)； 3500CPH(kamera açık)
Feeder Kapasitesi	Tape feeder:24(Hepsi 8mm)	Tape feeder:44(Hepsi 8mm)
	Titreşimli feeder: 0~5	Titreşimli feeder: 0~5
	Tepsi feeder: 5~10 (Özelleştirme yapılabilir)	Tepsi feeder: 5~10 (Özelleştirme yapılabilir)
PCB Ölçüleri	Maksimum:320*410 mm	Maksimum:320*360 mm
Dizebildiği Komponent Aralığı	En küçük komponent: 0402	En küçük komponent: 0402
	En büyük komponent: TQFP144	En büyük komponent: TQFP144
	Maks yükseklik: 5mm	Maks yükseklik: 5mm
Pompa Sayısı	3	3
Dizgi Hassasiyeti	±0.02mm	±0.02mm
İşletim Sistemi	WindowsXP-NOVA	WindowsXP-NOVA
Elektrik Besleme	110V/220V	110V/220V
Güç	160~200W	160~200W
Makine Ölçüleri (mm)	820(L)x650(W)x410(H)	820(L)x680(W)x410(H)
Paketleme Ölçüleri (mm)	1001(L)x961(W)x568(H)	1001(L)x961(W)x568(H)
Net Ağırlık	55 Kg	60 Kg
Brüt Ağırlık	80 Kg	85 Kg

Neoden 4
Konveyörlü SMD Dizgi Makinesi

Detay

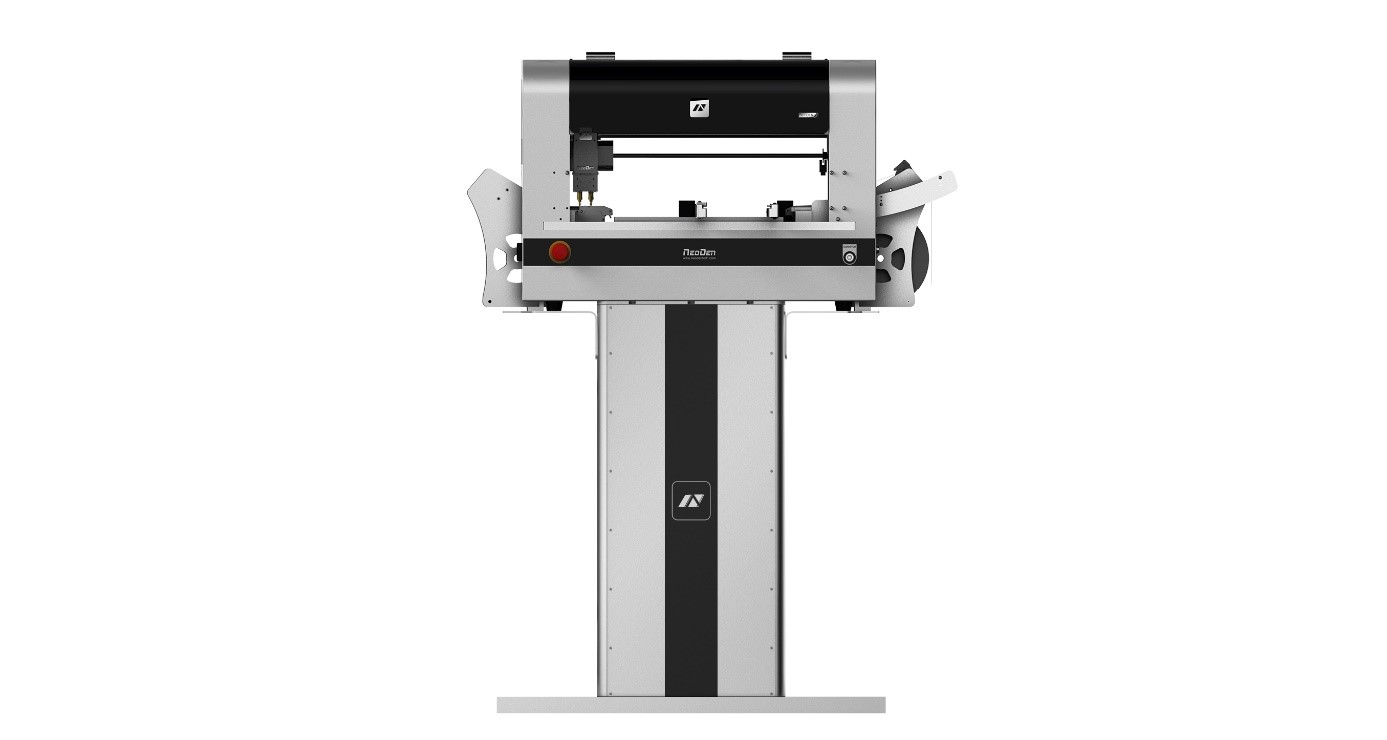

Neoden 4
