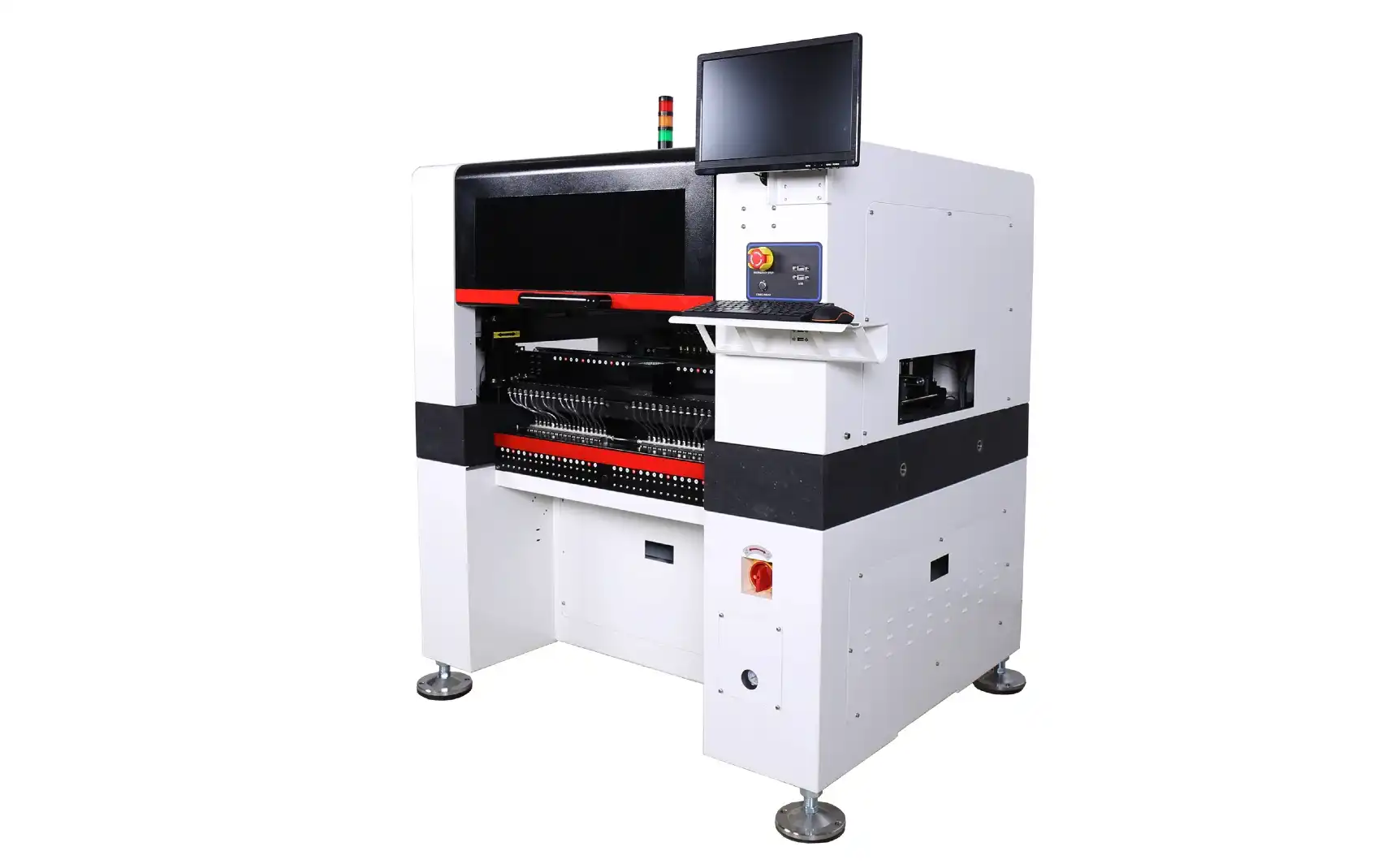

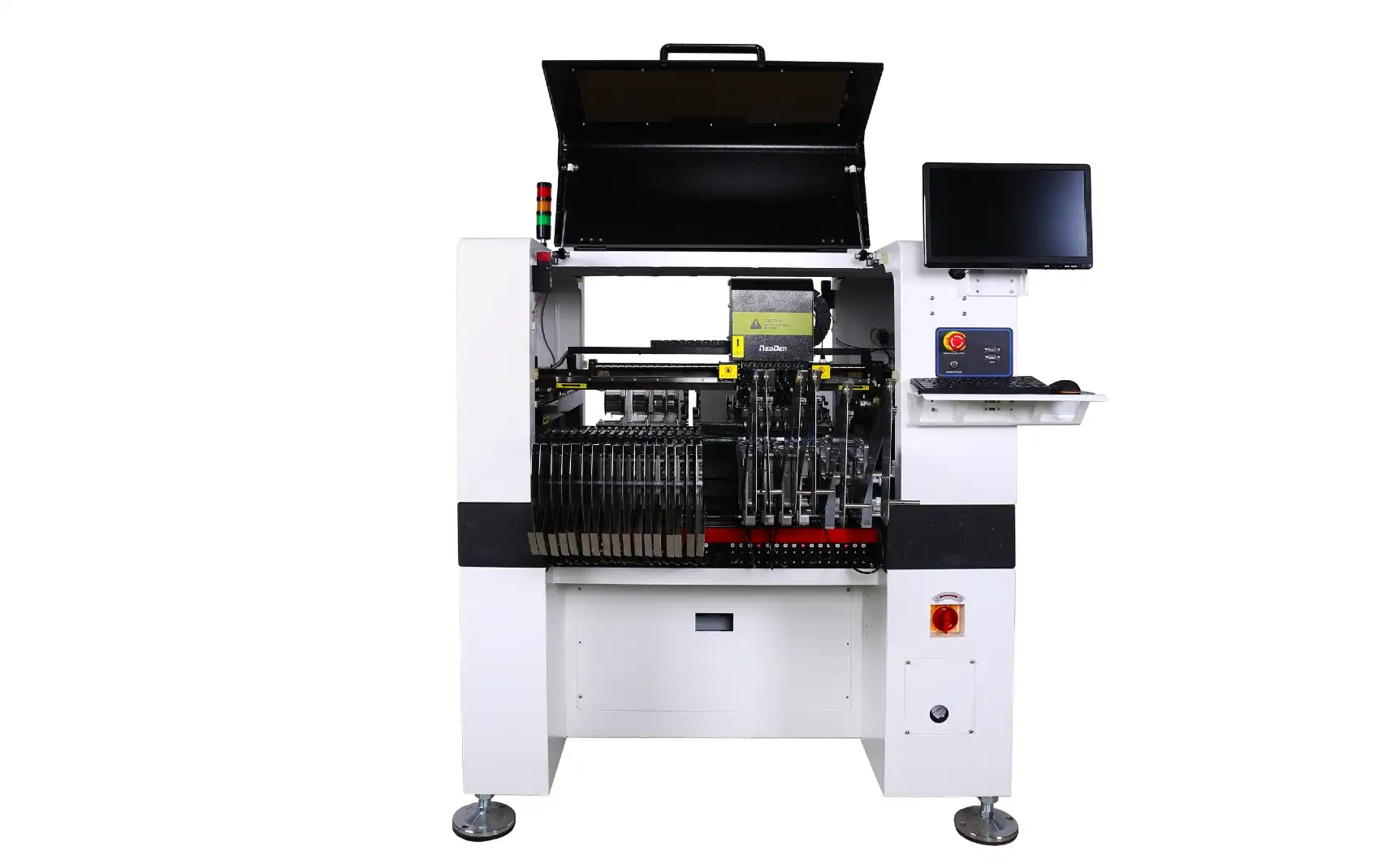

Neoden 10 SMD DİZGİ MAKİNESİ

Neoden 10 - DETAY

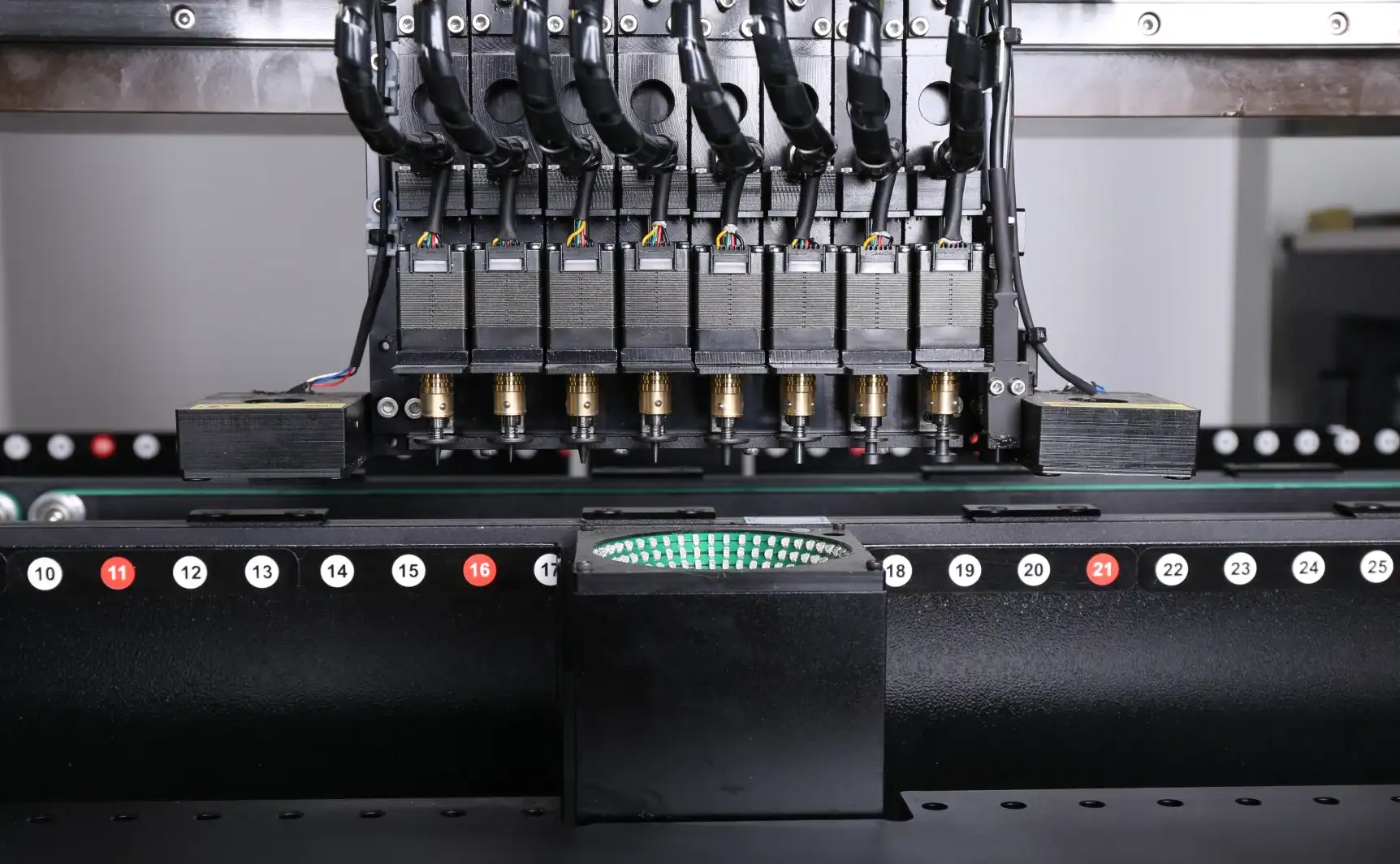

  • 8 yüksek hızlı kafa (nozzle) farklı komponentlerde en iyi üretim verimliliği ve doğruluğunu sağlar.

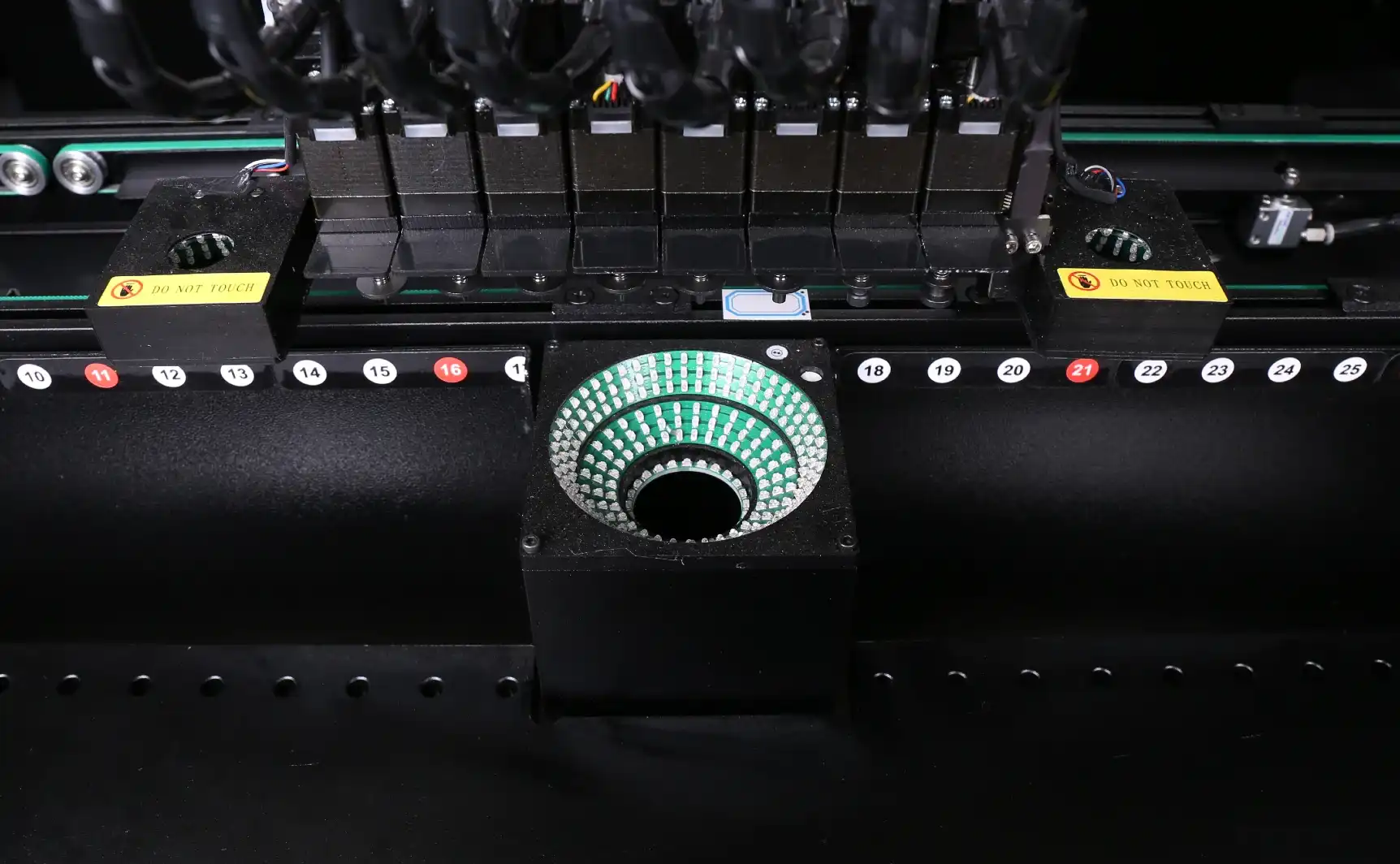

  • Yüksek hassasiyetli vizyon hizalama kamerası ve hareketli kameralar ile donatılmıştır.

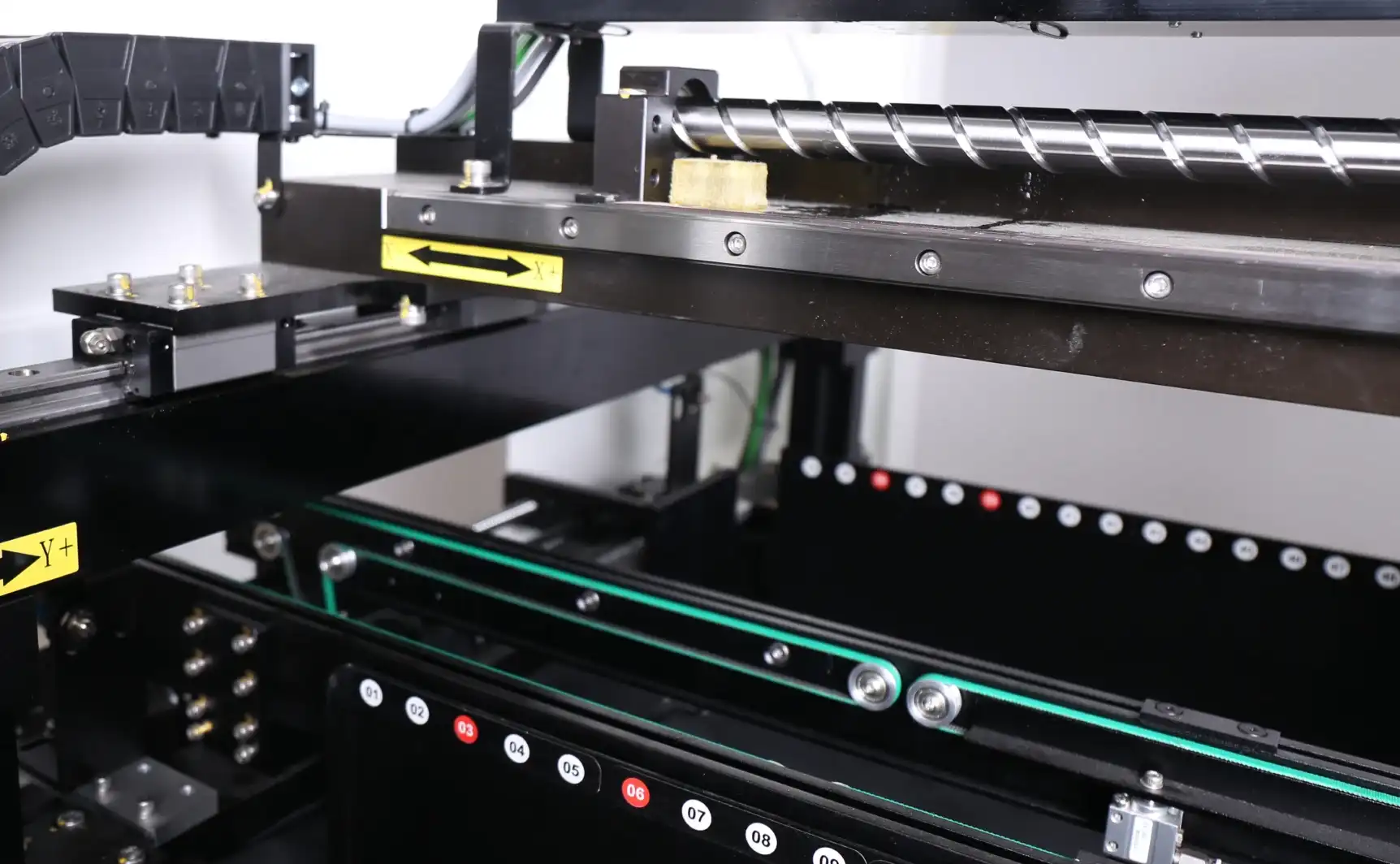

  • Makine çeşitli sensörler ile donatılmıştır: XY ekseni için manyetik grid cetveli, nozulun yukarı-aşağı ve dönme hareketi için bağımsız sensörler, aynı seviyedeki nozul'ların taraması için sensör.
  • 18000 cph (maksimum), 13000 cph (ortalama) uygulanabilir dizgi kapasitesine sahiptir.

Özellikler

  • 8 yüksek hızlı kafa (nozzle) farklı komponentlerde en iyi üretim verimliliği ve doğruluğunu sağlar.
  • Yüksek hassasiyetli vizyon hizalama kamerası ve hareketli kameralar ile donatılmıştır.
  • Makine çeşitli sensörler ile donatılmıştır: XY ekseni için manyetik grid cetveli, nozulun yukarı-aşağı ve dönme hareketi için bağımsız sensörler, aynı seviyedeki nozul'ların taraması için sensör.
  • 18000 cph (maksimum), 13000 cph (ortalama) uygulanabilir dizgi kapasitesine sahiptir.
  • Kapalı döngü kontrol sistemi sayesinde yüksek hassasiyetli bir geri bildirim sistemine sahiptir.
  • Tüm feederlardaki komponentlerin koordinatlarını ve alma yüksekliklerini aynı ayna tek seferde hesaplayabilmektedir.
  • Çift fiducial kamera, her feeder'ın koordinatlarına erişebilmektedir.
  • Dizgi Hassasiyeti: ± 0.01 mm
  • Dizebildiği Komponentler: Minimum 0201, maksimum IC, BGA, QFN dizebilir
  • PCB çalışma ölçüsü: 500 x 300 mm (Tek seferde), 1500 x 300 mm (Ek konveyör uzantısıyla)

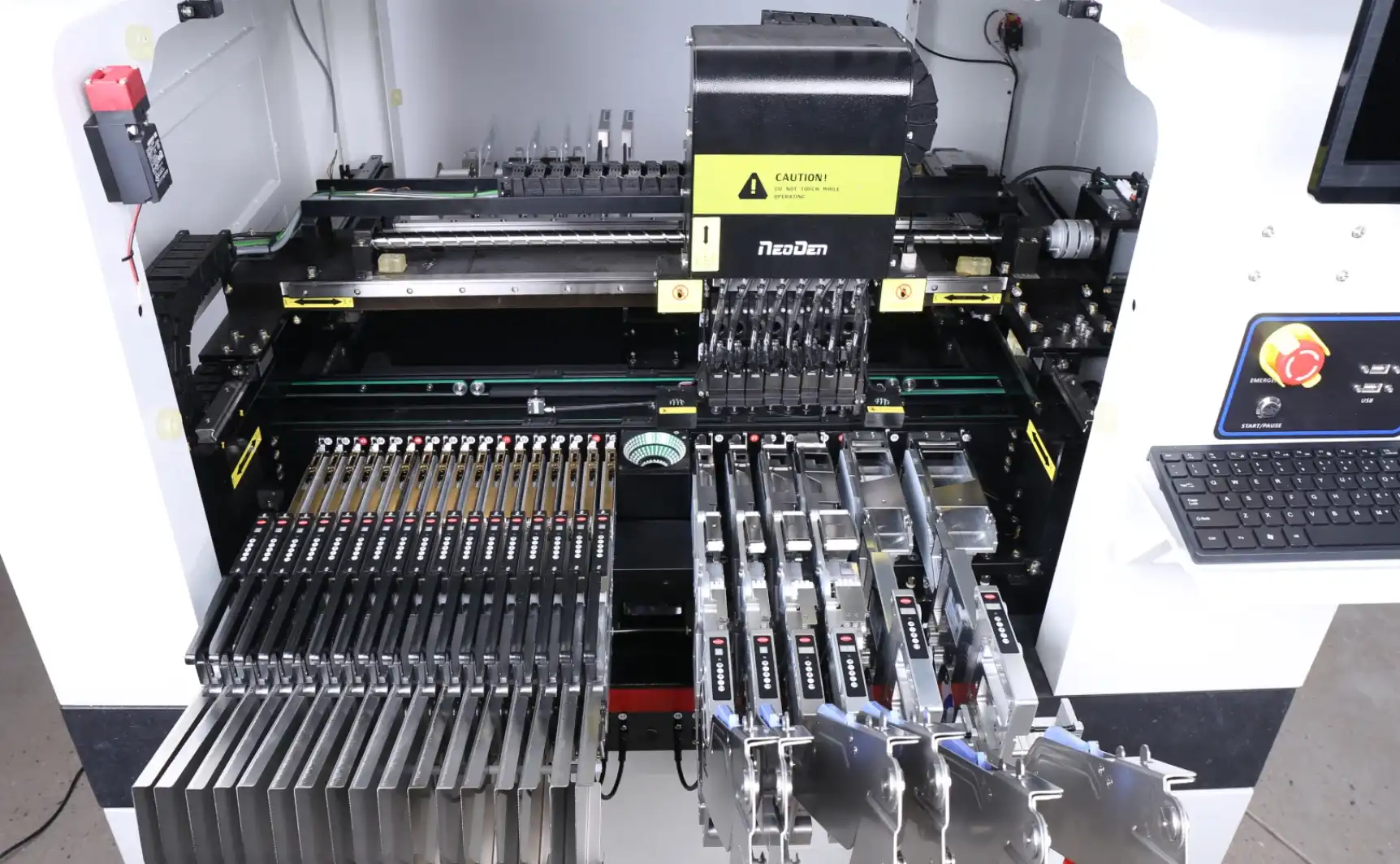

  • Pnömatik ve elektrikli feeder seçeneklerini desteklemesi feeder seçiminde esnekliği sağlar.
  • Feeder: Maksimum 66 adet
  • Komponent alma kabiliyeti: Bant, tüp ve tray feeder üzerinden
